Noppenbahn wie rum? So zeigen Noppen, Vlies und Folie an der Kellerwand richtig

Wer vor der Kellerwand mit der schwarzen Kunststoffbahn steht, stellt sich schnell die Frage: Noppenbahn wie rum? Eine pauschale Antwort für jedes Produkt wäre falsch, denn die Ausrichtung hängt von Aufbau und Funktion der Bahn ab. Bei einfachem Grundmauerschutz gilt meist eine andere Regel als bei einer Dränbahn mit Filtervlies.

Kurzantwort: Bei einer einfachen Schutzbahn ohne Vlies zeigen die Noppen in der Regel zum druckstabilen Baukörper. Bei einer Dränbahn mit aufkaschiertem Filtervlies gehört das Vlies dagegen zum Erdreich, damit Wasser ablaufen kann und Feinteile die Dränschicht nicht zusetzen. Entscheidend bleibt immer die Verlegeanleitung des konkreten Produkts.

Einbausituation	Richtige Ausrichtung	Darauf kommt es an
Einfache Schutzbahn auf druckstabilem Untergrund	Noppen zum Baukörper	Dient vor allem als Anfüll- und mechanischer Schutz
Dränbahn mit Filtervlies	Filtervlies zum Erdreich	Vlies hält Bodenpartikel von der Dränschicht fern
Perimeterdämmung	Produkt und Aufbau prüfen	Beide Richtungen können je nach System vorgesehen sein
Druckempfindliche Bitumenabdichtung	Mehrlagiges Schutzsystem verwenden	Punktlasten der Noppen dürfen die Abdichtung nicht beschädigen
Flächendränung	Dränbahn statt einfacher Folie	System muss zur Wasserableitung geeignet sein

Warum die Richtung nicht bei jeder Bahn gleich ist

Die bekannten schwarzen Bahnen sehen auf den ersten Blick fast identisch aus, erfüllen aber unterschiedliche Aufgaben. Eine einfache Grundmauerschutzbahn soll vor allem einen druckstabilen Untergrund oder eine geeignete Dämmung beim Verfüllen der Baugrube schützen. Dörken gibt für seine einfache DELTA-MS beim Grundmauerschutz ausdrücklich die Noppenseite in Richtung des druckstabilen Untergrunds vor.

Anders sieht es bei einem echten Dränsystem aus, das zusätzlich ein Filtervlies besitzt. Dort muss die wasserführende Schicht offen bleiben, während das Vlies Erdpartikel zurückhält. Fachinformationen zur DIN-4095-konformen Flächendränung beschreiben deshalb Dränbahnen mit dem Filtervlies zur Baugrube beziehungsweise zum Erdreich.

Noppenbahn wie rum: Welche Seite gehört an die Kellerwand?

Einfache Bahn ohne Vlies

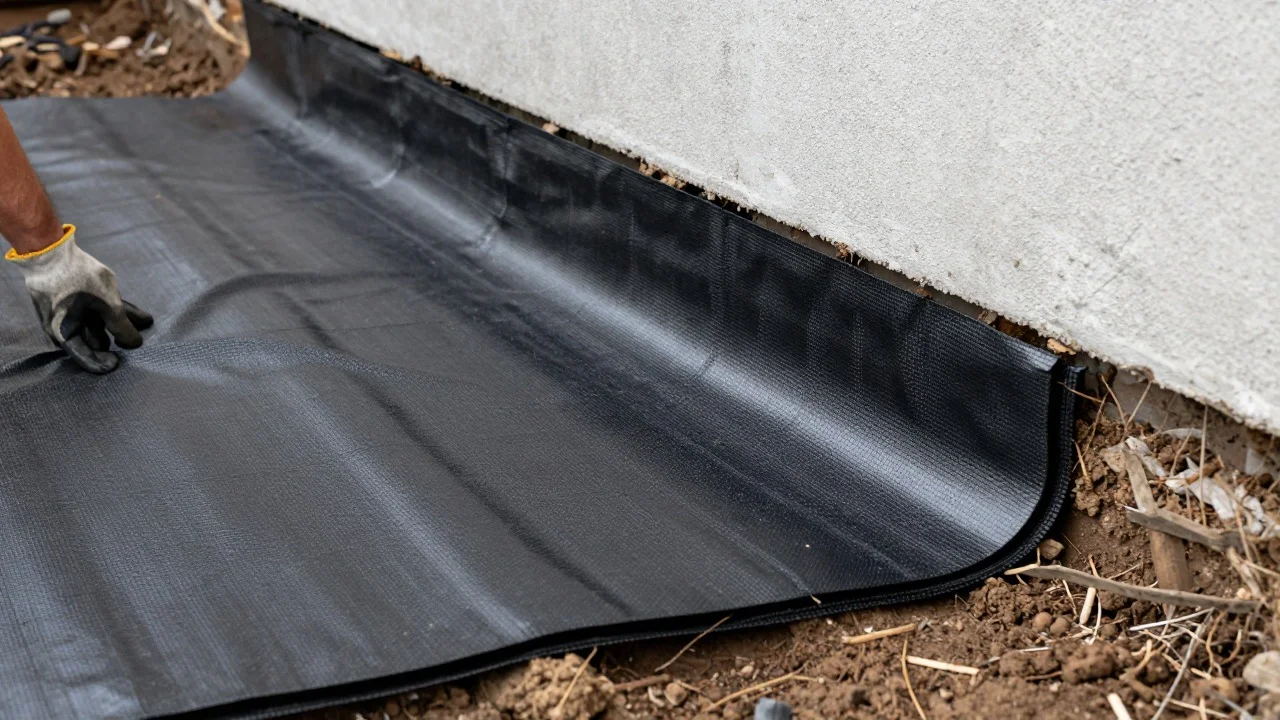

Bei einer einfachen Schutzbahn auf einem druckstabilen Untergrund zeigen die Erhebungen üblicherweise in Richtung Gebäude. Die Konstruktion wirkt dadurch als Trenn- und Schutzlage zwischen Baukörper und Hinterfüllung. Genau diese Einbaurichtung nennt beispielsweise Dörken für den Einsatz von DELTA-MS als Grundmauerschutz.

Die Aussage gilt allerdings nicht automatisch für jede beliebige Abdichtung. Besonders bei weichen oder druckempfindlichen Beschichtungen kann eine punktuelle Belastung problematisch sein. Vor der Montage sollten Sie deshalb feststellen, auf welchem Untergrund die Schutzlage überhaupt aufliegt.

Dränbahn mit Filtervlies

Eine Dränbahn besitzt mehr als eine reine Schutzfunktion und lässt Wasser innerhalb ihrer Konstruktion nach unten fließen. Das Filtervlies zeigt dabei zum Erdreich, damit feine Bodenteilchen die wasserführenden Zwischenräume nicht zusetzen. Hinter dem Noppenkern liegt je nach Produkt zusätzlich eine Schutz- oder Gleitschicht an der Abdichtung.

Diese Unterscheidung erklärt viele scheinbar widersprüchliche Anleitungen im Internet. Die eine Anleitung beschreibt eine einfache Schutzfolie, während die andere über eine mehrlagige Dränmatte spricht. Wer nur auf die Form der Noppen schaut, vergleicht deshalb möglicherweise zwei unterschiedliche Systeme.

Auf einer Perimeterdämmung

Auch eine druckstabile Perimeterdämmung verändert die Situation. Fachinformationen beschreiben, dass einfache Bahnen dort mit den Erhebungen zum Baukörper eingesetzt werden können, während bei bestimmten Aufbauten auch eine Ausrichtung zum Erdreich möglich ist. Soll gleichzeitig eine funktionierende Flächendränung entstehen, reicht die bloße Umkehr einer einfachen Folie allerdings nicht aus.

Für eine Dränfunktion braucht der Aufbau eine dafür vorgesehene wasserführende Ebene und in der Regel ein Filtergeotextil. Eine Standardfolie mit nach außen gerichteten Erhebungen wird nicht allein dadurch zur vollwertigen Dränmatte. Die Produktbeschreibung und der geplante Wandaufbau entscheiden daher stärker als eine allgemeine Faustregel.

Was Sie vor dem Verlegen prüfen sollten

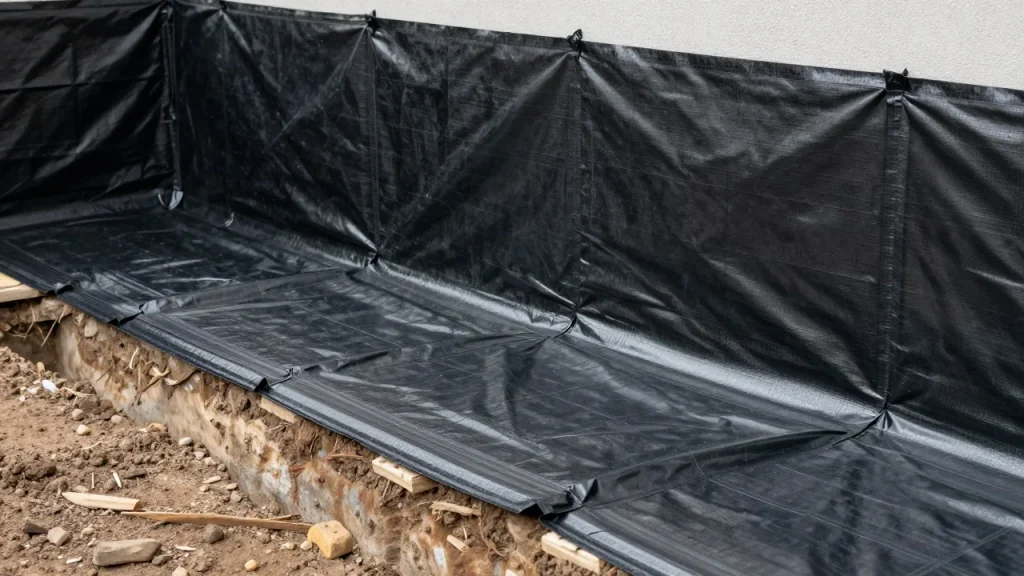

Schauen Sie zuerst auf die genaue Produktbezeichnung und nicht nur auf die Vorder- und Rückseite der Rolle. Prüfen Sie danach, ob die Bahn auf Beton, Abdichtung oder Perimeterdämmung liegt und welche Aufgabe sie übernehmen soll. Bei einem Keller sind Schutz vor Beschädigung und planmäßige Entwässerung zwei verschiedene Funktionen.

Vor Beginn sollten diese Punkte geklärt sein:

• Handelt es sich um eine einfache Noppenfolie oder eine mehrlagige Dränbahn?
• Ist ein Filtervlies fest aufkaschiert?
• Liegt darunter WU-Beton, eine Abdichtungsbahn, PMBC oder eine Perimeterdämmung?
• Soll die Bahn nur vor dem Anfüllen schützen oder auch Wasser ableiten?
• Gibt es eine Ringdränage oder eine andere geplante Entwässerung?
• Welche Einbaurichtung schreibt der Hersteller vor?

Besonders wichtig ist der Untergrund bei einer polymermodifizierten Bitumendickbeschichtung, kurz PMBC. Solche Beschichtungen gelten als druckempfindlich und benötigen einen geeigneten Schutz gegen punktuelle Belastung und Verschiebungen. Dafür kommen mehrlagige Systeme mit Schutz-, Gleit- und Lastverteilungsschicht infrage.

So gehen Sie beim Verlegen Schritt für Schritt vor

Die Montage beginnt erst, wenn Abdichtung und gegebenenfalls Dämmung fertig und für die folgende Belastung geeignet sind. Eine Schutzbahn kann eine mangelhafte Kellerabdichtung später nicht reparieren. Arbeiten Sie deshalb vom vorhandenen Wandaufbau aus und richten Sie erst danach die Folie aus.

1. Produkt bestimmen: Prüfen Sie Verpackung, Datenblatt und Verlegehinweise auf Angaben zu Schutzbahn, Dränbahn und Filtervlies.
2. Untergrund kontrollieren: Die Abdichtung muss fertig sein und die vom Hersteller geforderte Festigkeit erreicht haben.
3. Richtung festlegen: Richten Sie Erhebungen, Vlies und Schutzschicht exakt nach dem vorgesehenen System aus.
4. Bahn ansetzen: Lassen Sie die Schutzlage vollständig vor dem erdberührten Bereich verlaufen.
5. Stöße ausführen: Halten Sie die vom Hersteller geforderten Überdeckungen oder vorgesehenen Kleberänder ein.
6. Oben befestigen: Fixieren Sie die Bahn nur an den dafür vorgesehenen Stellen und vermeiden Sie unnötige Durchdringungen der Abdichtung.
7. Oberkante schließen: Ein geeignetes Abschlussprofil verhindert, dass Erde und größere Fremdkörper hinter die Bahn gelangen.
8. Baugrube verfüllen: Arbeiten Sie so, dass die montierten Schutz- und Dränschichten nicht verschoben oder beschädigt werden.

Herstellerlösungen können sich bei Überlappung, Befestigung und Abschluss deutlich unterscheiden. Bei DELTA-MS wird die Bahn beispielsweise nur provisorisch oberhalb des Spritzwasserbereichs befestigt und nach dem Anfüllen an der Geländeoberkante zugeschnitten. Der Hersteller bietet dafür auch eigene Randabschlussprofile und Befestigungssysteme an.

Diese Fehler sollten Sie vermeiden

Der häufigste Fehler besteht darin, die Ausrichtung allein nach einer Internet-Faustregel zu wählen. Ebenso problematisch ist es, eine einfache Schutzfolie als Ersatz für eine geplante Flächendränung zu betrachten. Ein dritter Fehler entsteht, wenn eine druckempfindliche Abdichtung ohne geeignete Schutz- und Gleitschicht belastet wird.

Die folgenden Fehler treten besonders häufig auf.

• Noppenrichtung festlegen, ohne den Produkttyp zu kennen.
• Filtervlies zur Wand statt zum Boden ausrichten.
• einfache Folie als vollständiges Dränsystem verwenden.
• frische oder druckempfindliche Abdichtung punktuell belasten.
• Entwässerung am Wandfuß nicht mit dem restlichen Aufbau abstimmen.
• obere Kante offen für Erde und Fremdkörper lassen.
• Baugrube verfüllen, bevor alle Anschlüsse kontrolliert wurden.

Wer die Bahn verkehrt montiert, muss nicht zwangsläufig sofort einen Wasserschaden bekommen. Trotzdem kann die geplante Schutz- oder Dränfunktion verloren gehen, und ein späterer Austausch bedeutet erneut Erdarbeiten an der Kellerwand. Eine Kontrolle vor dem Verfüllen ist deshalb wesentlich einfacher als eine spätere Korrektur.

Die Folie ersetzt keine Kellerabdichtung

Die genoppte Kunststofflage ist in erster Linie Schutz-, Trenn- oder bei entsprechend aufgebauten Produkten Dränschicht. Die eigentliche Abdichtung erdberührter Wände wird in Deutschland separat geplant und fällt in den Anwendungsbereich der DIN 18533. Dörken trennt ebenfalls klar zwischen der Kellerabdichtung und den davor angeordneten Schutz- beziehungsweise Dränbahnen.

Das ist vor allem bei bereits feuchten Kellern wichtig. Eine neue Schutzfolie außen beseitigt keine Risse, fehlerhaften Anschlüsse oder eine ungeeignete Abdichtungsschicht darunter. Bei sichtbarem Wassereintritt sollte deshalb zuerst geklärt werden, woher die Feuchtigkeit stammt und welcher Lastfall vorliegt.

Eine Ringdränage ist ebenfalls kein automatischer Bestandteil jedes Wandaufbaus. Wird eine Flächendränung geplant, müssen Bahn, Filterwirkung, Wasserführung und Ableitung als zusammengehöriges System betrachtet werden. Technische Fachinformationen verweisen dafür auf die Anforderungen der DIN 4095 und entsprechend ausgelegte Dränprodukte.

Die richtige Seite entscheidet sich am System

Merken Sie sich deshalb nicht einfach „Noppen immer zur Wand“ oder „Noppen immer nach außen“. Einfache Schutzbahn, Dränbahn, Filtervlies, Untergrund und Abdichtung müssen zusammenpassen, erst dann lässt sich die Richtung eindeutig bestimmen. Prüfen Sie vor dem Verfüllen noch einmal das Herstellerdatenblatt, denn wenige Minuten Kontrolle können spätere Erdarbeiten rund um den Keller vermeiden. Weitere Themen rund um Haus, Keller und Bauwerksabdichtung finden Sie in den Ratgebern von Heimszene.
